Pantalla de vibración giratoria

Pantalla vibratoria redonda

Epic es uno de los famosos fabricantes y proveedores de la pantalla vibratoria de China. Nuestra fábrica se especializa en la fabricación de la pantalla vibratoria giratoria. Cada solicitud de los clientes se responde en 24 horas. Pantalla de vibración circular de la serie YA La pantalla de vibración circular está compuesta principalmente de una caja de pantalla, una malla de pantalla, un vibrador y un resorte de amortiguación de vibraciones. El vibrador se instala en la placa lateral de la caja de pantalla y es conducido por el motor a través de un cinturón V para generar fuerza de inercia centrífuga, lo que obliga a la caja de pantalla a vibrar. El cuerpo vibratorio, es decir, el cuadro de pantalla, se mueve en una trayectoria aproximada de movimiento circular. Durante este período, los materiales más pequeños que el diámetro del orificio de la pantalla caen a través del orificio de la pantalla hasta la capa inferior y se convierten en un poco de tamaño de pantalla, y los materiales más grandes que el diámetro del orificio de la pantalla se descargan del puerto de descarga después del movimiento continuo de salto, y finalmente se completa el trabajo de detección.

Ventajas y características

1. La excentricidad del bloque se usa como la fuerza emocionante, y la fuerza emocionante es fuerte.

2. El haz de pantalla y el cuadro de pantalla están conectados con pernos de alta resistencia sin soldadura.

3. La máquina de pantalla tiene una estructura simple y es fácil y rápida de mantener.

4. El acoplamiento del neumático se usa, que es flexible y funciona sin problemas.

5. La pequeña amplitud, la alta frecuencia y la gran estructura de inclinación hacen que la máquina tenga alta eficiencia de detección, máxima procesamiento, larga vida útil, bajo consumo de energía y bajo ruido.

Principio de trabajo

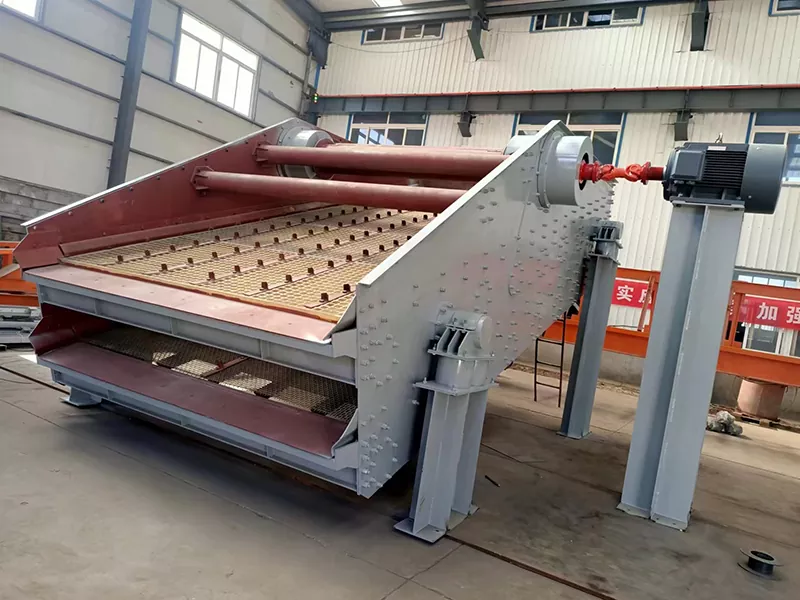

La máquina de pantalla de vibración circular consiste principalmente en una caja de pantalla, una malla de pantalla, un vibrador, un dispositivo de resorte de amortiguación de vibración, un chasis, etc. La amplitud se ajusta mediante un excitador de eje excéntrico cilíndrico y un bloque excéntrico. El vibrador se instala en la placa lateral de la caja de pantalla y se conduce a girar por el motor a través de un cinturón V para generar fuerza de inercia centrífuga, lo que obliga a la caja de pantalla a vibrar. La placa lateral de la máquina de pantalla está hecha de placas de acero de alta calidad, y la placa lateral está conectada a la viga cruzada y la base del excitador con pernos de alta resistencia o remaces de ranura de anillo. El vibrador se instala en la placa lateral de la caja de pantalla y se conduce a girar por el motor a través de un acoplamiento para generar fuerza de inercia centrífuga, lo que obliga a la pantalla a vibrar.

La pantalla vibratoria debe iniciarse cuando no hay material en la superficie de la pantalla, y es mejor evitar iniciar la máquina con material. La máquina de pantalla solo se puede alimentar después de que se ejecuta sin problemas. La alimentación debe detenerse antes de detenerse, y la máquina debe detenerse después de retirarse el material de la superficie. El funcionamiento de la máquina de pantalla debe observarse con frecuencia durante el trabajo. Si se encuentra un movimiento anormal o un sonido anormal, la máquina debe detenerse y verificarse a tiempo para averiguar la causa y eliminar la falla.

Parámetro de producto

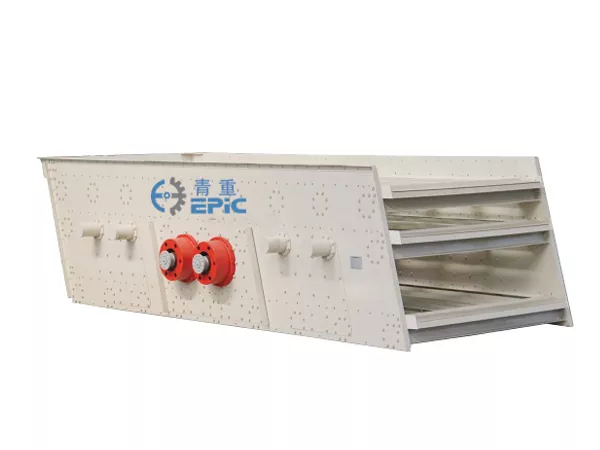

Pantalla de vibración circular de la serie YKR

La pantalla de vibración circular de la serie YKR es un nuevo tipo de pantalla vibratoria con vibración circular, múltiples capas y alta eficiencia. La pantalla vibratoria circular adopta un excitador de eje excéntrico simplificado y un bloque excéntrico para ajustar la amplitud. La pantalla del material tiene una larga línea de flujo y múltiples especificaciones de detección. Tiene las características de una estructura confiable, una fuerte fuerza de excitación, alta eficiencia de detección, bajo ruido de vibración, durabilidad, mantenimiento conveniente y uso seguro. Esta pantalla vibrante se usa ampliamente en diversas condiciones de detección, como piedra, metalurgia, minería de metal y carbón. El tamaño general de partícula de alimentación de la serie YKH-H es <300 mm, y el tamaño de partícula de clasificación es de 2 ~ 150 mm. El tamaño general de partícula de alimentación de la serie YKR-SK es ≤250 mm, y el tamaño de partícula de clasificación es de 2 ~ 76 mm. La pantalla se puede seleccionar de la pantalla tejida de metal, pantalla de goma o pantalla de poliuretano, etc.

Características estructurales:

1. Esta serie de pantallas vibrantes se dividen en estructuras de una sola capa y doble capa;

2. La frecuencia, amplitud y la inclinación de la superficie de la pantalla de la pantalla vibratoria se puede ajustar;

3. La pantalla vibratoria adopta una estructura de vibrador externo excéntrico de bloque;

4. Durante el proceso de serialización, la pantalla vibratoria consideró completamente las condiciones específicas de mi país y los requisitos para la generalización, estandarización y serialización de varios componentes de la pantalla vibratoria, y adoptó una serie de tecnologías avanzadas

Parámetro de producto
