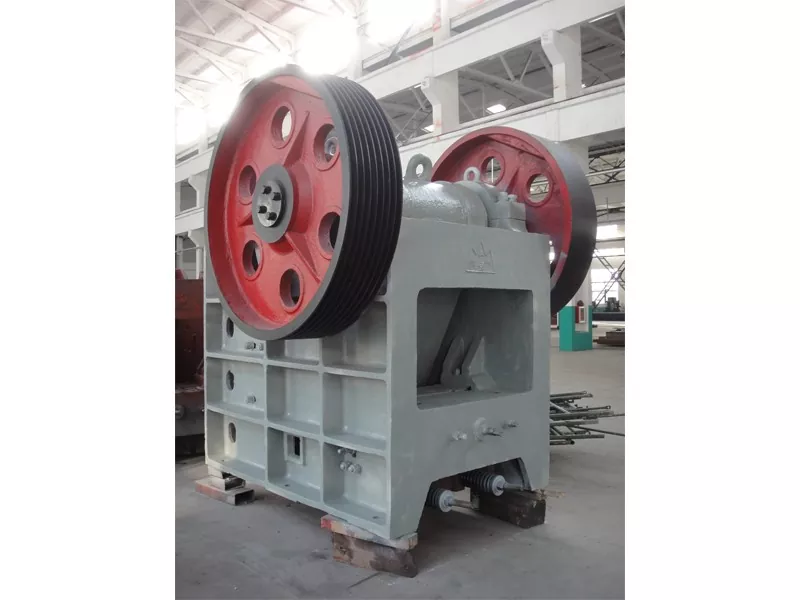

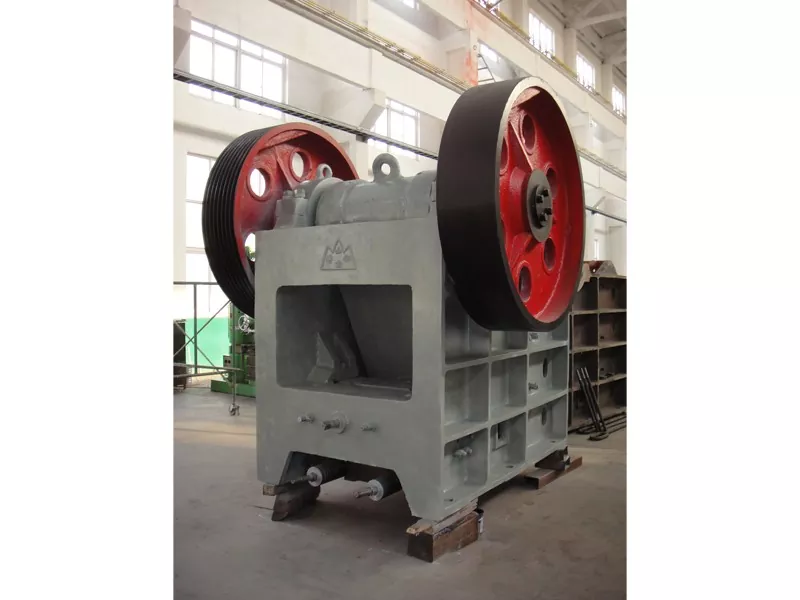

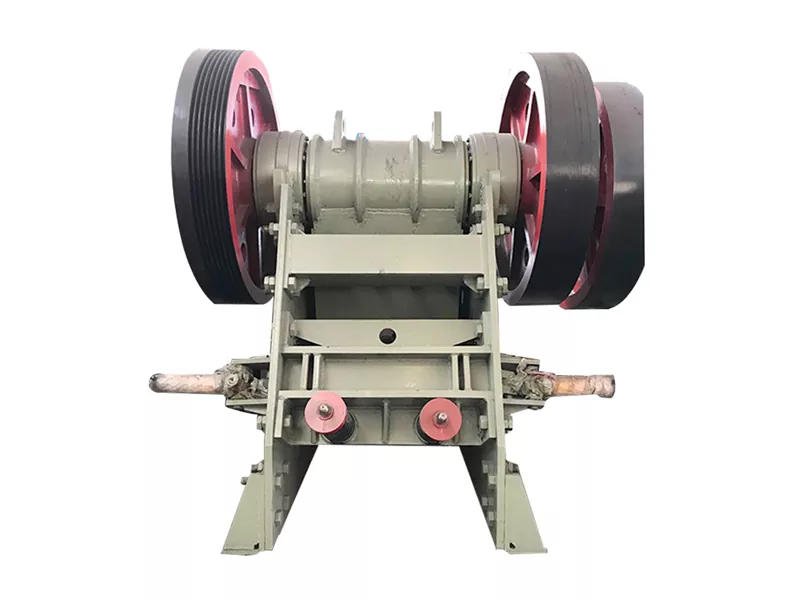

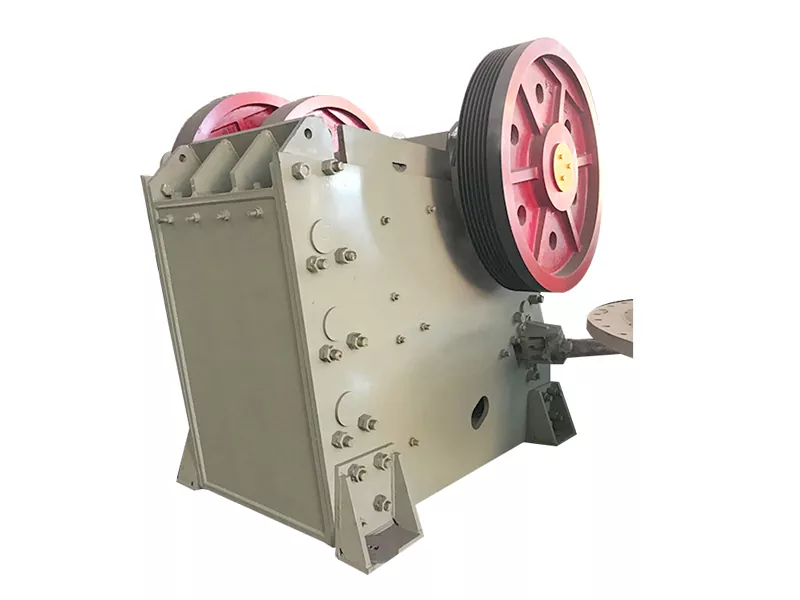

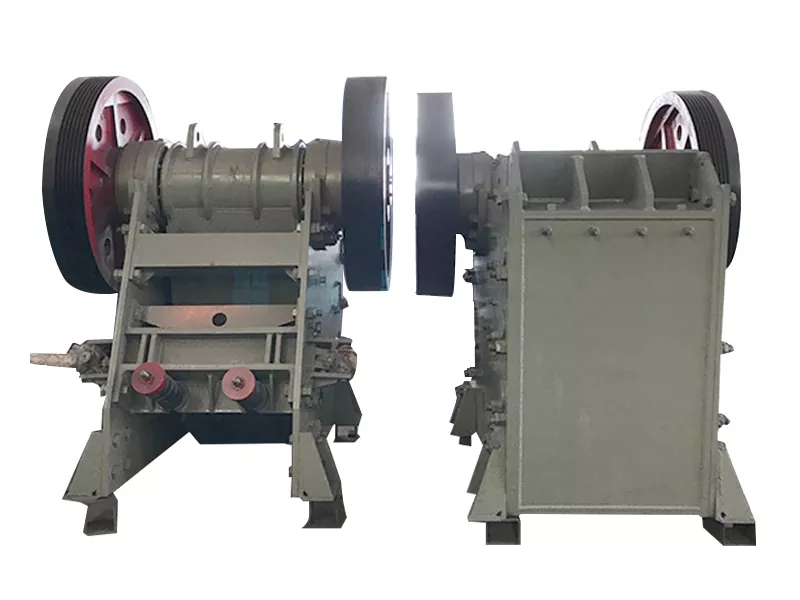

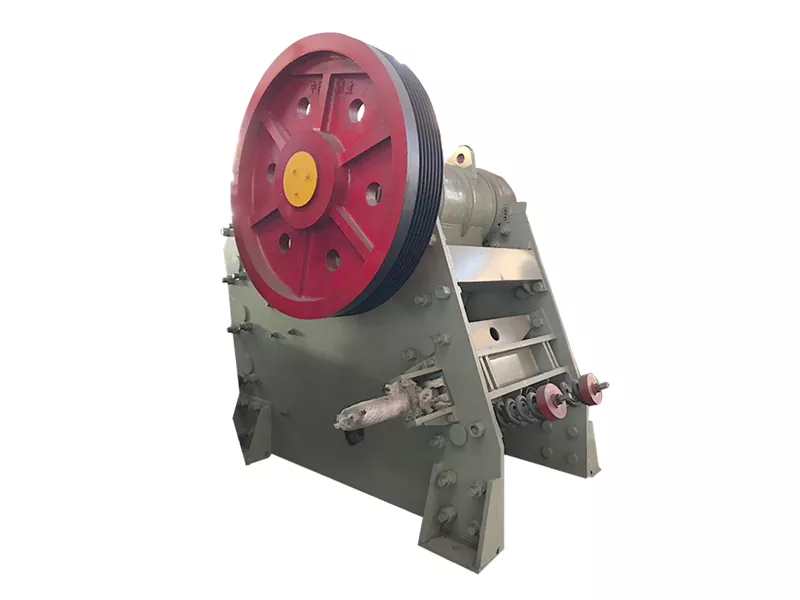

Curser de la mandíbula

Jaw Crusher es un equipo de trituración temprana. Todavía se usa ampliamente en la metalurgia, la industria química, los materiales de construcción, la energía eléctrica, el transporte y otros sectores industriales para el trituración gruesa, media y fina de varios minerales y rocas con resistencia a la compresión de 147-245MPA debido a su estructura simple, firmeza, operación confiable, fácil mantenimiento y revisión, y costos de producción relativamente bajos y de construcción. En los últimos años, nuestra fábrica ha desarrollado especialmente una poderosa trituradora de la mandíbula para satisfacer las necesidades de la metalurgia, la minería, la construcción y otros sectores industriales para aplastar el ferrocromo de micro-carbono de alta resistencia y alta duración.

La trituradora de la mandíbula se usa principalmente para el trituración de tamaño mediano de varios minerales y materiales a granel, y se usa ampliamente en minería, fundición, materiales de construcción, carreteras, ferrocarriles, conservación de agua y industrias químicas. La resistencia a la compresión máxima del material triturado es de 320MPa.

[Tamaño de partícula de alimentación]: 120-1500 mm

[Capacidad de producción]: 1-2200t/h

[Rango de aplicaciones]: metalurgia, industria química, materiales de construcción, energía eléctrica, transporte y otros sectores industriales. 【Introducción del producto】: Jaw Crusher es un equipo de trituración común en la producción minera de trituración. La resistencia a la compresión máxima de la trituradora de la mandíbula que producimos es de 320MPa, lo que puede cumplir con el triturador y el procesamiento de varios materiales.

Ventajas y características

1. Aplatización profunda de la cavidad, alta eficiencia y ahorro de energía

El trituración de cavidades profundas optimizadas, sin zona muerta, mejorada en gran medida de alimentación y eficiencia de aplastamiento, energía de una sola máquina que ahorra 15%-30%, ahorro de energía del sistema más que duplicada.

2. Capacidad de cojinete fuerte y alta estabilidad La falsificación más grande de billets procesa ejes excéntricos pesados, placas de mandíbula de acero de alto manganeso y conjuntos de mandíbula móvil de acero fundido de alto grado, el equipo tiene una capacidad de rodamiento más fuerte y una mayor estabilidad.

3. Tecnología avanzada y larga vida útil

Aprendiendo de la tecnología de fabricación avanzada del mundo, análisis digital de la operación de cada componente, una estructura interna precisa y una vida útil de equipos muy extendido.

Principio de trabajo

La trituradora de la mandíbula es un tipo de extrusión curva, y su principio operativo simula principalmente el movimiento de las dos mandíbulas de los animales. Durante la operación, el motor impulsa la correa y la polea para mover la mandíbula móvil hacia arriba y hacia abajo a través del eje excéntrico. Cuando se eleva la mandíbula móvil, el ángulo entre la placa de alternar y la mandíbula móvil aumenta, empujando así la placa de la mandíbula móvil cerca de la placa de la mandíbula fija. El material se tritura varias veces a través de la expulsión, el frotamiento y la molienda entre las dos placas de la mandíbula; Cuando la mandíbula móvil desciende, el ángulo entre la placa de alternar y la mandíbula móvil disminuye, y la placa de la mandíbula móvil deja la placa de mandíbula fija bajo la acción de la varilla de extracción y el resorte. El material triturado se descarga libremente a través del puerto de descarga en el fondo de la cavidad de la mandíbula bajo la acción de la gravedad. Con la rotación continua del motor, la mandíbula móvil realiza un trituración y descarga periódica para lograr la producción en masa.

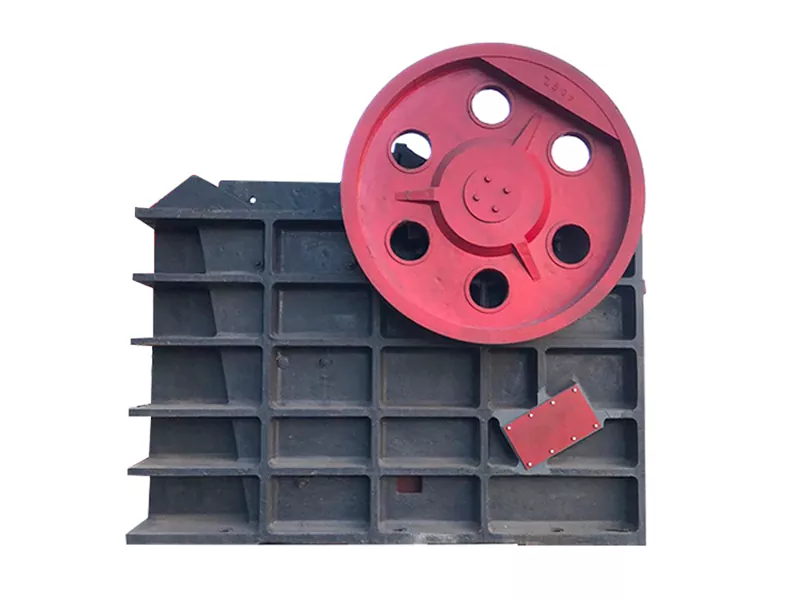

La trituradora de la mandíbula se compone principalmente de un marco, un eje excéntrico, una polea grande, un volante, una placa de protección lateral, una placa de alternativa, una placa trasera de alternativa, un tornillo de ajuste de espacio, un resorte de reinicio, una placa de mandíbula fija y una placa de mandíbula móvil, entre la cual la placa de alternar también juega un papel de seguro.

La serie PE y la serie de la serie PEX son equipos de trituradores con alta capacidad de producción, gran relación de trituración y alta eficiencia de trituración. Las partes principales de trabajo de la trituradora están compuestas de mandíbula fija y mandíbula móvil. La mandíbula móvil funciona

Movimiento recíproco periódico en la mandíbula fija, y el material se aplasta entre las dos mandíbulas.

Es adecuado para materiales duros gruesos y medianos rotos y materiales duros medios. Operación en el motor, el eje excéntrico del motor gira a través de la correa Puley para hacer que la mandíbula móvil se mueva periódicamente cerca y deje el fijo, para aplastar, frotar, moler y otro trituración múltiple del material, de modo que el material cambia de tosmall grande, y gradualmente se descarga de la salida de la tosmall, y se descarga a la descarga de la salida.

La trituradora de la mandíbula se usa ampliamente en minas metalúrgicas, materiales de construcción, silicato y industrias químicas. Generalmente se usa para el trituración gruesa y media de minerales duros duros o medianos en la producción de la industria de procesamiento mineral.

Parámetro de producto
