Clasificador de espiral de alto vertigo

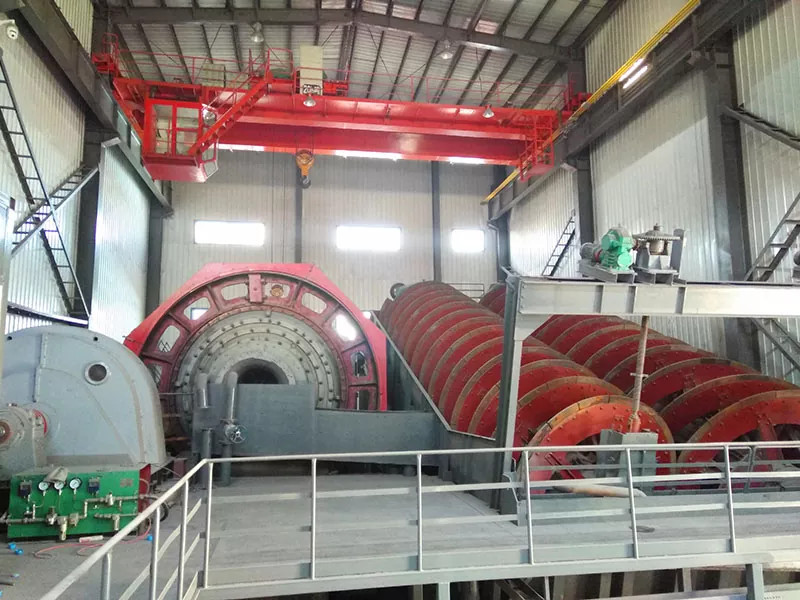

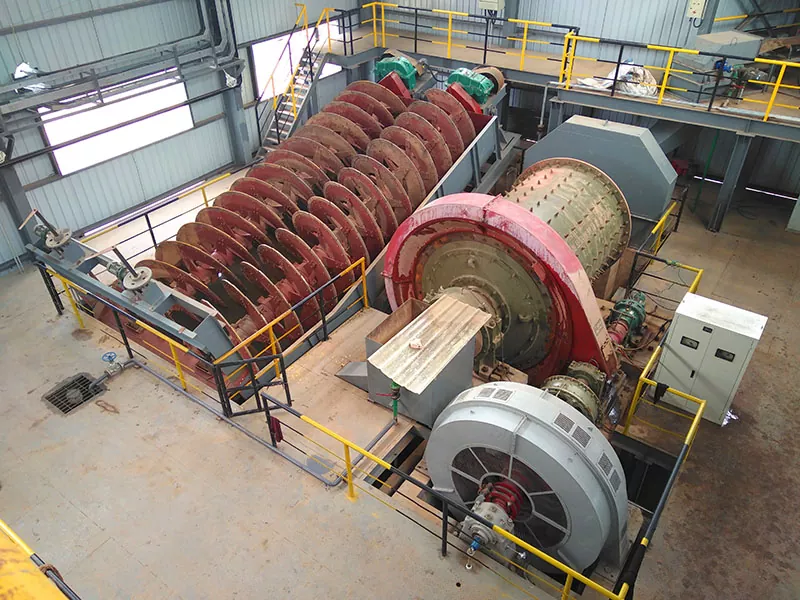

Hay cuatro tipos principales de clasificadores: espiral individual de alto vertedero y espiral doble, espiral individual sumergida y espiral doble. Los clasificadores se usan ampliamente en plantas de aderezo de mineral para formar un ciclo de circuito cerrado con molinos de pelota para separar la arena de mineral, o se usan en plantas de aderezo de mineral de gravedad para clasificar la arena de mineral y el lodo fino, para calificar la pulpa de mineral en los procesos de aderezo de mineral de metal, y para despegar y deshidratarse en operaciones de lavado de mineral. El clasificador de espiral de alto Weir es un dispositivo que utiliza diferentes velocidades de asentamiento de partículas sólidas en la pulpa de mineral para la clasificación. El clasificador tiene las características de estructura simple, operación confiable y operación conveniente.

[Longitud del tanque de agua]: ≤3000-14300 mm

[Diámetro espiral]: 300-3000 mm

[Capacidad de producción] 10 ~ 1785 T/D

[Mejora del producto] Se agrega un dispositivo de elevación automático para devolver la arena al extremo de arena de retorno, eliminando así la configuración del gran cabezal de la cuchara de la fábrica de bolas, y el molino de pelota funciona más suavemente.

[Rango de aplicación]: ampliamente utilizado en plantas de aderezo de mineral para formar un ciclo de circuito cerrado con molinos de pelota para separar la arena de mineral, o usarse en plantas de aderezo de mineral de gravedad para clasificar la arena de mineral y el barro fino.

Ventajas y características

1. El extremo de arena de retorno agrega un dispositivo de elevación automático para la arena de retorno, y se cancela la configuración del gran cabezal de la cuchara de la fábrica de bolas.

2. Generalmente puede ahorrar de 1 a 1.5 grados de electricidad por tonelada de mineral.

3. Evite el mantenimiento frecuente de la cabeza de la cuchara grande.

4. Reduzca el impacto desequilibrado en los engranajes grandes y pequeños del molino de bolas.

Principio de trabajo

El clasificador espiral de alto vertedero alimenta la lechada de tierra hacia el tanque de agua desde el puerto de alimentación ubicado en el medio del área de sedimentación. El área de sedimentación de clasificación de lodo se encuentra debajo del tanque de agua inclinado. La espiral gira a baja velocidad para agitar la lechada, de modo que las partículas finas se suspenden en la parte superior y fluyen al vertedero de desbordamiento para desbordarse. Las partículas gruesas se hunden en la parte inferior del tanque y son transportadas al puerto de descarga por la espiral para descargar como arena de retorno. La posición del vertedero de desbordamiento es más alta que el centro de cojinetes en el extremo inferior del eje espiral y más bajo que el borde superior de la espiral en el extremo del desbordamiento.

Además de ser utilizado como equipo auxiliar para la rectificación de mineral para la clasificación previa a la clasificación y la inspección, el alto clasificador de espiral Weir a veces también se usa para lavar minerales que contienen arcilla y la pulpa de mineral despreciativa y deshidratante.

Parámetro de producto
